Сегодня радиаторное отопление распространено повсеместно. Оно надежно, бесшумно, удобно в эксплуатации, совместимо со всеми видами напольных покрытий и становой отделки, что важно при выборе между радиаторным отоплением и системой теплых полов и стен, которые требуют особых технологий и материалов.
Существует два основных типа схем радиаторного отопления: конвекционные и искусственные. Первые используют разницу температуры теплоносителя (воды), во вторых циркуляции обеспечивает насос. Понятно, что схемы с естественной циркуляцией ненадежны, их можно применять только для помещений малой площади.
Разработку схемы и монтаж систем отопления должны выполнять профессионалы, ведь здесь необходимы точные расчеты: при любой ошибке в проекте или монтаже циркуляция теплоносителя будет нарушена. Но работы типа установки или замены радиаторов можно выполнить и самостоятельно.
Важнейшие элементы системы радиаторного отопления
- Отопительный котел. Если в городских квартирах горячая вода поступает к нам из центральной котельной, то в загородном доме тип котла можно выбрать самому. Если в дом проведен газ, лучше всего подойдет газовый бойлер, если газа нет, придется остановиться на электрическом. Правда, до сих пор в частных домах работает масса котлов на торфе, угле и даже на дровах. Не печка, конечно, но возни не намного меньше.
- Насос. Предназначен для систем с искусственной циркуляцией и обеспечивает движение теплоносителя по трубам.
- Радиаторные батареи. Непосредственные источники тепла в помещении.
- Расширительный бак. Предназначен для предотвращения создания избыточного давления из-за увеличения теплоносителя в объеме, которое может разорвать трубы или котел. Представляет собой бак с отводящей трубой.
- Воздухосборник. Бак, который помогает избавиться от собирающегося в трубах воздуха и предотвратить образование воздушных пробок.
- Соединительные трубы. Соединяют элементы отопительной системы и обеспечивают циркуляцию теплоносителя. При их прокладке нужно обратить внимание на то, что горизонтальные трубы должны прокладываться под небольшим наклоном — 0,5 см на каждый метр трубы.
Применяются две основные схемы радиаторного отопления: однотрубная и двухтрубная
Однотрубные системы отопления

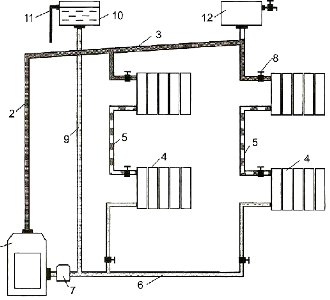

Однотрубная схема с замыкающими участками: 1 - котел; 2 - главный стояк; 3 - подающая магистраль; 4 - радиатор; 5 - обратный стояк; 6 - обратная линия; 7 - циркуляционный насос; 8 - вентиль; 9 - расширительная труба; 10 - расширительный бак; 11 - переливная труба; 12 -- воздухосборник
При такой схеме радиаторные батареи подключаются к одной трубе последовательно. Данная схема применима только в случае, когда нагревательные приборы расположены ниже магистрали, поэтому для ее реализации необходим чердак, следовательно, в городских квартирах такая система не используется.
Однотрубная система бывает двух видов: с замыкающими участками и проточная.
При использовании схемы с замыкающими участками хотя бы у части радиаторов должна быть перемычка — байпас, соединяющий трубы: подводящую к радиатору и отводящую от него. В этом случае часть горячей воды поступает обратно в котел, не остывая.

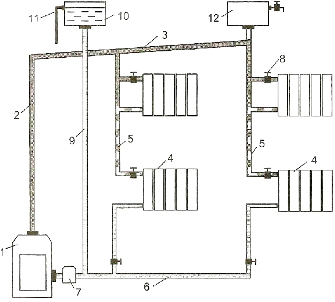

Проточная однотрубная система радиаторного отопления: 1 - котел; 2 - главный стояк; 3 - подающая магистраль; 4 - радиатор; 5 - обратный стояк; 6 - обратная линия; 7 - циркуляционный насос; 8 - вентиль; 9 - расширительная труба; 10 - расширительный бак; 11 - переливная труба; 12 -- воздухосборник
В проточной схеме теплоноситель последовательно проходит через все радиаторы и возвращается в котел уже остывшим. При выборе между схемами лучше применить схему с замкнутыми участками, так как при использовании второй схемы радиаторные батареи, которые находятся дальше от котла, нагреваются намного меньше. Кроме того, в проточных системах температура не регулируется, а установка регулирующих вентилей на радиаторы запрещена. В случае применения принудительной циркуляции теплоносителя появление какого-либо рода пробки в трубе приведет к тому, что теплоноситель будет скапливаться в котле и трубах до места пробки под высоким давлением. А это чревато не чем иным, как взрывом.
Двухтрубные системы отопления
В этих системах отопления радиаторные батареи подключаются одновременно к подводящей и отводящей трубам. Такие системы более затратные при установке, однако имеют ряд плюсов.

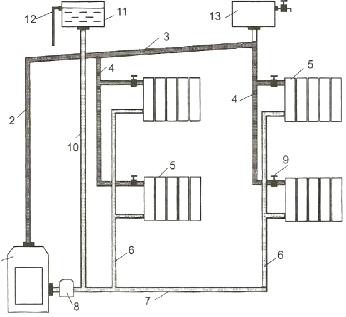

Разводка при двухтрубной системе бывает следующих типов:
- С вертикальными стояками — радиаторные батареи подключаются к вертикально расположенной основной трубе, которая является стояком. Эта схема не требует проведения труб по всему этажу: стояк проходит через этажи и батареи подсоединяются в одних и тех же местах на разных этажах. Если стояков несколько, разводка труб по этажу выполняется только в подвале.
- С горизонтальными стояками — батареи подсоединяются к трубе, проведенной горизонтально. В этом случае разводка труб выполняется по стенам на каждом этаже. Недостаток — неравномерный нагрев радиаторов. Расположенные в дальней части стояка батареи нагреваются хуже.
